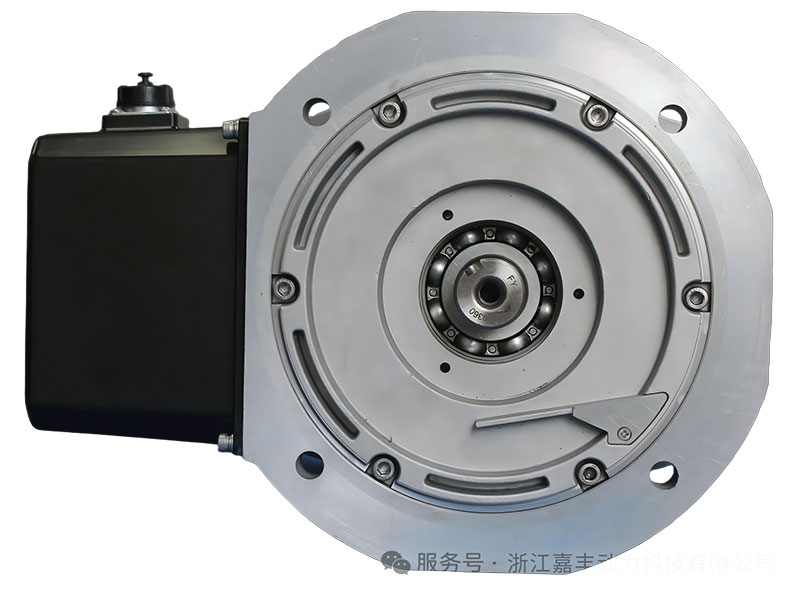

Popolnoma zaprt vodno hlajen motor s spremenljivo frekvenco in stalnim magnetom: revolucija varčevanja z energijo za ekstremna industrijska okolja

V aplikacijah industrijskih motorjev že dolgo obstaja kategorija zahtevnih delovnih okolij, v katerih se tradicionalne rešitve frekvenčnih pogonov (VFD) težko izvajajo – zaprte delavnice z visoko temperaturo, podzemni rudniki, objekti z visoko vlažnostjo in prašne industrijske lokacije. Ta okolja pogosto trpijo zaradi slabega odvajanja toplote, omejenega prostora za namestitev, prekomernega prahu ali vdora vlage. Posledica tega je, da običajni zračno hlajeni motorji in ločeni VFD sistemi pogosto doživljajo okvare, zmanjšajo življenjsko dobo in povečajo stroške vzdrževanja.

Popolnoma zaprti vodno hlajeni integrirani motor s spremenljivo frekvenco s trajnim magnetom je bil razvit posebej za reševanje teh izzivov.

Tehnologija vodnega hlajenja: od toplotnih omejitev do občutno zmanjšanega dviga temperature

Tradicionalni zračno hlajeni motorji se zanašajo na kroženje zraka za odvajanje toplote. V zaprtih ali visokotemperaturnih okoljih toplote ni mogoče učinkovito odstraniti, kar povzroči pregrevanje, zmanjšanje moči in celo okvaro motorja.

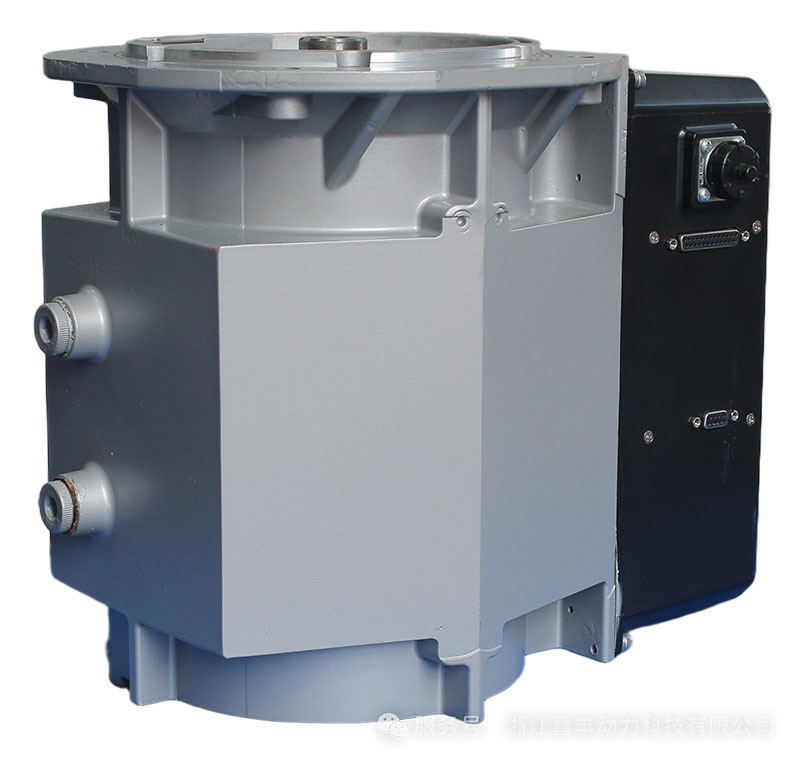

Popolnoma zaprt vodno hlajen integrirani motor ima zasnovo dvojnega vodnega hlajenja za motor in frekvenčni pretvornik. Hladilna voda hkrati kroži skozi ohišje statorja motorja in napajalne module VFD ter neposredno in učinkovito odvaja toploto.

Prednosti te zasnove so znatne. Pri enaki fizični velikosti lahko motor doseže znatno večjo gostoto moči. Tudi v pogojih polne obremenitve ali preobremenitve lahko sistem vzdržuje stabilno delovanje pri nizkih temperaturah. Podatki s terenskega testiranja kažejo, da lahko zamenjava običajnih zračno hlajenih indukcijskih motorjev z vodno hlajenimi integriranimi motorji zmanjša dvig temperature površine motorja za več kot 30 %.

Nižje delovne temperature ne samo izboljšajo učinkovitost, ampak tudi podaljšajo življenjsko dobo izolacije in zmanjšajo zahteve po vzdrževanju.

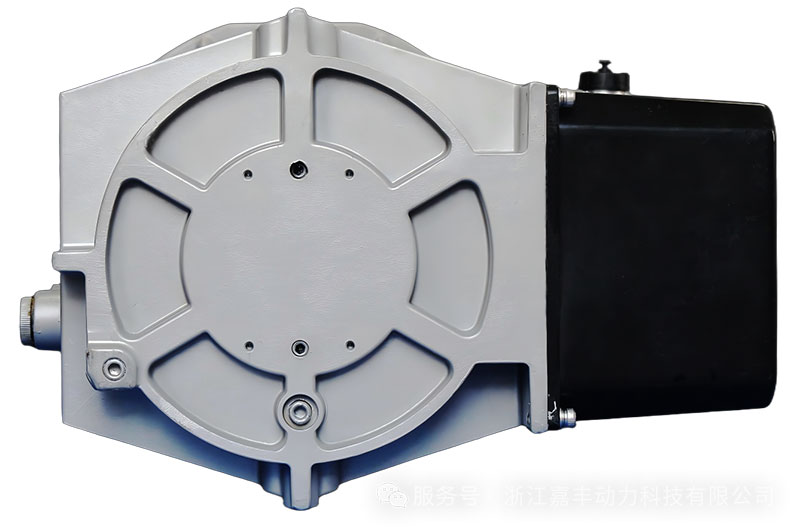

Popolnoma zaprta konstrukcija: vrhunska zaščita pred prahom in vlago

Druga pomembna prednost popolnoma zaprtega vodno hlajenega integriranega motorja je njegova izjemna zaščitna sposobnost.

Običajni zračno hlajeni motorji zahtevajo prezračevalne odprtine za pretok zraka, ki omogočajo vdor prahu, vlage in korozivnih plinov v motor, kar poveča tveganje okvare. Nasprotno ima vodno hlajeni integrirani motor popolnoma zaprto ohišje. Toplota se odvaja skozi notranje hladilne kanale in ne skozi zunanji zračni tok, kar odpravlja potrebo po prezračevalnih odprtinah.

Posledično je mogoče z lahkoto doseči stopnjo zaščite IP55 ali več. Notranje elektronske komponente so popolnoma izolirane od težkih okoljskih pogojev.

V panogah, kot so metalurgija, proizvodnja kemičnih vlaken in podzemno rudarjenje, kjer sta raven vlage in prahu še posebej visoka, ta zasnova bistveno izboljša zanesljivost opreme. V nekaterih aplikacijah se je pogostost letnega vzdrževanja menda zmanjšala s petih servisnih posegov na leto na manj kot enega, kar je zmanjšalo stroške vzdrževanja za več kot polovico.

Integracija Plug-and-Play: nadaljevanje prednosti integrirane zasnove

Kot napreden član družine integriranih motorjev s spremenljivo frekvenco s trajnim magnetom popolnoma zaprta vodno hlajena različica ohranja glavne prednosti plug-and-play integriranih sistemov.

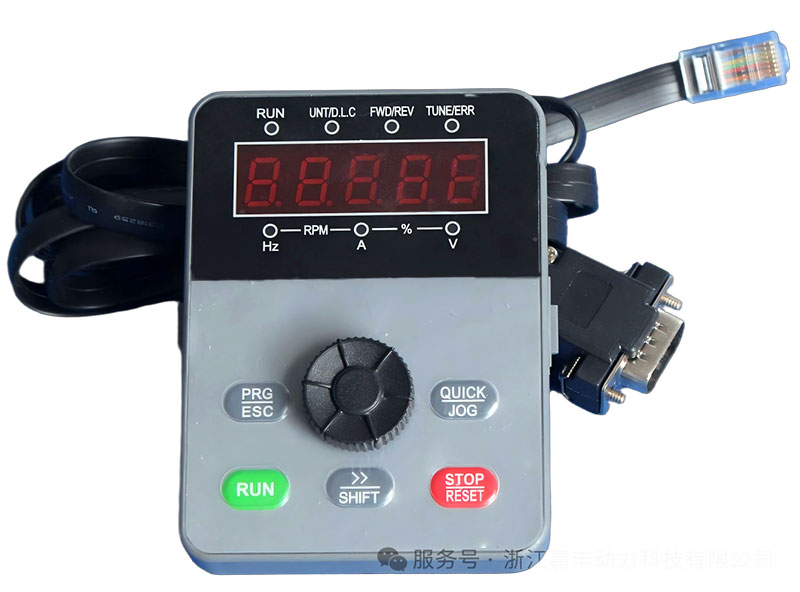

Motor in VFD sta tovarniško usklajena in vnaprej konfigurirana pred pošiljanjem, kar odpravlja potrebo po zapletenem zagonu na kraju samem. Uporabniki lahko preprosto priključijo napajalnik in začnejo delovati.

Kompaktna integrirana zasnova prav tako odpravlja potrebo po ločeni nadzorni omari, kar zmanjšuje potrebe po prostoru za namestitev in je še posebej primerna za projekte naknadne vgradnje z omejenim razpoložljivim prostorom.

Z vidika energetske učinkovitosti motor uporablja visoko zmogljive materiale s trajnimi magneti redkih zemelj in dosega raven ultra visoke učinkovitosti IE5. V primerjavi s tradicionalnimi indukcijskimi motorji se lahko učinkovitost izboljša za približno 10 %. V kombinaciji s krmiljenjem hitrosti s spremenljivo frekvenco so lahko skupni prihranki energije še večji.

Idealne aplikacije: Zasnovan za zahtevne industrijske pogoje

Popolnoma zaprti vodno hlajeni integrirani motorji s spremenljivo frekvenco s trajnim magnetom so posebej primerni za naslednja okolja:

Zaprti prostori z visoko temperaturo

Primeri vključujejo:

Ti objekti imajo običajno slabo kroženje zraka in visoke temperature okolice, kjer rešitve zračnega hlajenja pogosto postanejo neučinkovite, vodno hlajenje pa zagotavlja zanesljivejšo alternativo.

Visoka vlažnost in prašna okolja

Primeri vključujejo:

V teh aplikacijah so kritične visoke stopnje zaščite. Popolnoma zaprt dizajn preprečuje vdor vlage in prahu v opremo.

Lokacije, občutljive na hrup

Primeri vključujejo:

Ker sistem vodnega hlajenja odpravlja potrebo po visokohitrostnih hladilnih ventilatorjih, je hrup med delovanjem znatno zmanjšan, kar ustvarja tišje delovno okolje.

Zaključek

Popolnoma zaprt vodno hlajen integrirani motor s spremenljivo frekvenco s trajnim magnetom združuje štiri ključne tehnologije v eno samo integrirano rešitev:

Z integracijo teh tehnologij v en sistem razširja prednosti rešitev za varčevanje z energijo s spremenljivo frekvenco iz čistih proizvodnih obratov v najzahtevnejša industrijska okolja. Ker si industrije še naprej prizadevajo za energetsko učinkovitost, zanesljivost in trajnost, ta tehnologija predstavlja ključni korak k bolj zeleni in učinkovitejši industrijski prihodnosti.
